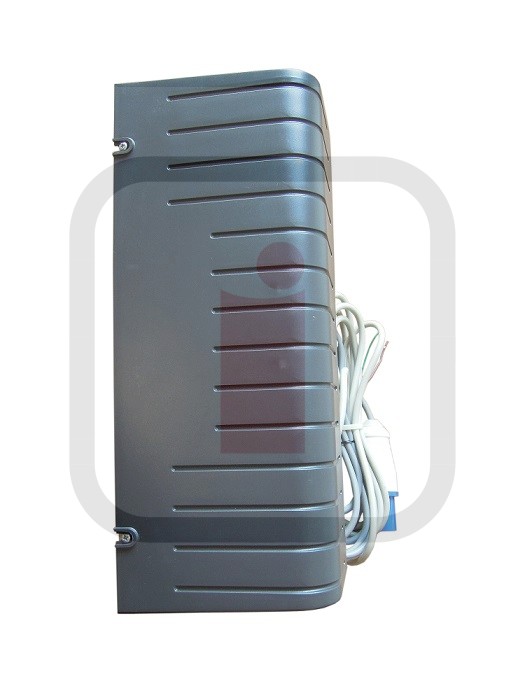

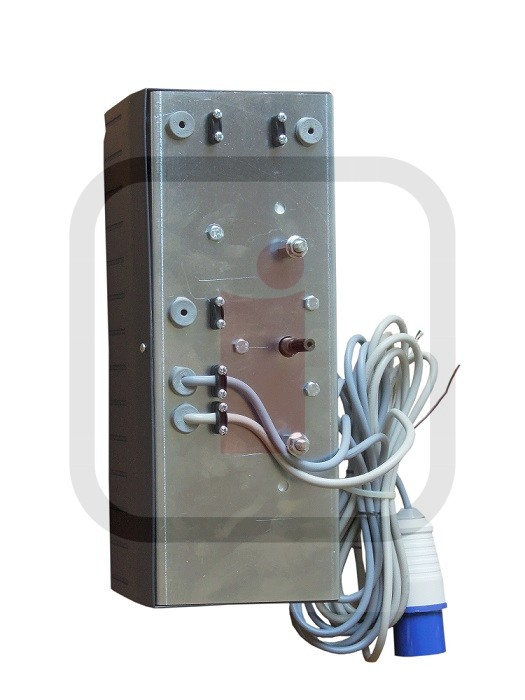

K043949 - CDMB napęd bramy dokowej Assa Abloy

Silnik stosowany do bram dokowych Crawford Assa Abloy typ 242, 542D, prowadzenie VLA, bez drzwi serwisowych. Napęd dedykowany tylko do bram dokowych.

Numer katalogowy: K043949

Specyfikacja techniczna

• Zasilanie sieciowe: 230 V~, jednofazowe, 50/60 Hz, 2A
• Pobór mocy, obciążenie znamionowe: 0,17 kW
• Zabezpieczenie: 2 x 1,6 A, T (zwłoczny)
• Prąd spoczynkowy: < 2 W
• Stopień ochrony: pomieszczenia suche, IP 20
• Prędkość biegu jałowego: otwieranie > 210 mm/s; zamykanie > 140 mm/s
• Siły rozciągające: 1000 N
• Obciążenie znamionowe: 300 N
• Dodatkowa przestrzeń na napęd: 200 mm
• Wysokość montażu: 40 mm
• Maksymalna teoretyczna długość przesuwu: 3500 mm
• Dopuszczalne temperatury: -20°C do 50°C
• Maksymalna liczba cykli pracy na godzinę przy obciążeniu znamionowym: 20
• Maksymalna liczba cykli pracy bez przerwy przy obciążeniu znamionowym: 8
• Poziom hałasu w odległości 2 m: ≤69 dB(A)
• Typ i rozmiar bramy: Assa Abloy OH1042D bez drzwi przejściowych i serwisowych maks. 3500 x 3500 [mm], do 165 kg

Technical data

• Mains connection: 230 V~, 50/60 Hz
• Device fuse: 2x 1.6 A, T (slow-blow)
• Power consumption at rated load: 170 W
• Closed current: < 2 W
• Degree of protection: For dry rooms only, IP 20. Protection class 1.
• Idle speed:
  • ~ OPEN >210 mm/s
  • ~ CLOSE >140 mm/s
• Traction: 1,000 N
• Rated load: 300 N
• Needed extra side room for Operator: 200 mm
• Installation height: 40 mm
• Maximum theoretical stroke length: 3500 mm
• Permissible ambient temperatures: -20°C to 50°C
• Storage: -20°C to 80°C
• Maximum number of duty cycles per hour at rated load: 20
• Maximum number of duty cycles without a break at rated load: 8
• Noise level at a distance of 2 m: ≤69 dB(A)
• Door type and size: Crawford 242/542 VLA without pass door.
• Max 3000 mm x 3350 mm up to 165 kg

(Operator CDMB)
