Exertherm - Monitoring termiczny rozdzielni 24/7

Innowacyjny system stałego monitorowania termicznego punktów krytycznych rozdzielnicy korzystający z bezbateryjnych, pasywnych czujników temperatury. Dzięki zastosowaniu systemu Exertherm znacznie podnosi się poziom bezpieczeństwa w zakładzie ponieważ reakcja w przypadku awarii jest natychmiastowa i w czasie rzeczywistym - pozwala to uchronić zakład od ogromnych strat a nawet od spowodowania zagrożenia życia ludzkiego. Identyfikacja zagrożenia opiera się na wyraźnym wzroście temperatury w monitorowanym miejscu. Jako że w prawidłowo działającym systemie wzrost temperatury może być skutkiem zwiększenia obciążenia bądź zmianą warunków otoczenia czujniki IR Exertherm® mierzą różnicę temperatur (ΔT wzrost powyżej temperatury otoczenia), co umożliwia wykrycie stanu zagrożenia.

Zalety stałego monitoringu:

• Częstotliwość inspekcji - 24/7/365 = 100 % czasu

• % szans wykrycia zagrożenia - 100 %

• Lokalizacja urządzenia pomiarowego - wewnątrz

• Możliwość obserwacji - Nieograniczona – zasięg optyczny dla IR

• Niezawodność - Dane ciągłe – rzeczywiste

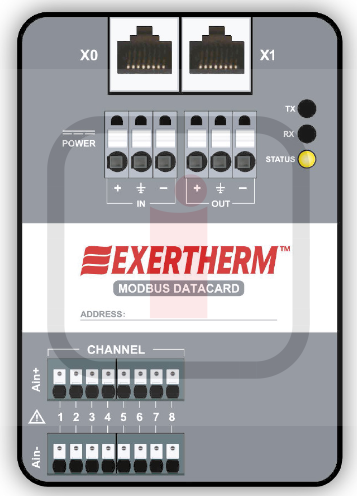

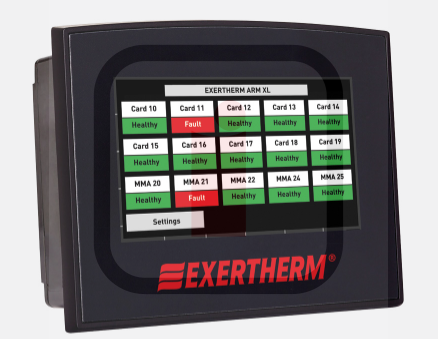

• Dostępność - Dane w czasie rzeczywistym – zintegrowane z BMS/EMS/SCADA

• Bezpieczeństwo - Łatwość obsługi/wzrost bezpieczeństwa

• Diagnostyka - Automatyczna

• Niskie obciążenie - Poziom ostrzegawczy wg algorytmu – proporcjonalny do poziomu alarmu dla 100 % obciążenia


System Exertherm™ zbudowany jest w oparciu o dwa typy czujników:

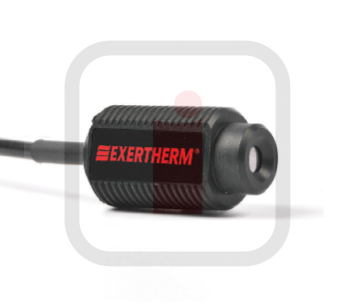

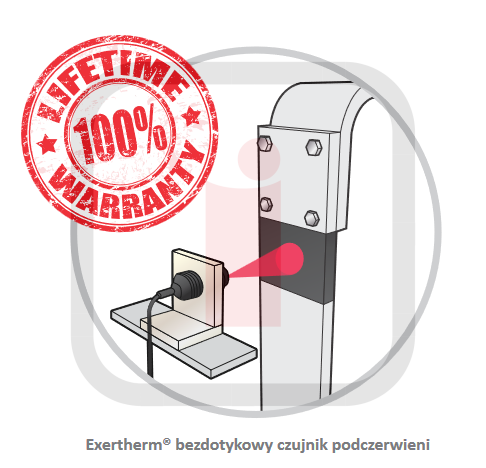

• Czujniki podczerwieni IR - małe, plastikowe, bezdotykowe na stałe zamontowane wewnątrz, rozdzielnicy elektrycznej, tak by w sposób ciągły obserwować parametry termiczne połączeń elektrycznych pod napięciem.

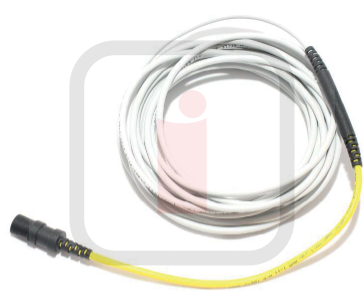

• Czujniki przewodowe EM - dotykowe montowane na izolowanych elementach obwodu tak by skutecznie kontrolować różnicę temperatury monitorowanego elementu względem temperatury otoczenia.

Pozwala to na ciągłą bezinwazyjną obserwację zagrożonych przegrzaniem miejsc z odpowiednim wyprzedzeniem. Znacząco zmniejsza prawdopodobieństwo wyłączeń spowodowanych łukiem elektrycznym lub awarią.

Exertherm może być z powodzeniem stosowany w systemach niskiego i średniego napięcia tj:

• Rozdzielnie nn i SN
• Rozdzielnice MCC
• Szafy sterownicze oraz szafy mocy nn
• Wysokoprądowe obwody DC
• Klemy zasilające silniki i generatory dużej moc
• Głowice kablowe
• Zaciski transformatorów

Umożliwia monitorowanie punktów krytycznych instalacji, połączeń oraz izolowanych szyn zbiorczych w czasie rzeczywistym, w tym również:

• włączników w rozdzielnicach powietrznych zarówno od strony linii jak i obciążenia
• elementów łączących szyny zbiorcze zarówno od strony linii jak i obciążenia
• krytycznych poziomych i pionowych połączeń szyn zbiorczych
• ruchomych złącz w szufladach modułowych rozdzielnic napędowych MCC
• krytycznych połączeń kablowych powyżej 400 A – przy pomocy czujników kablowych
• krytycznych połączeń “transportowych” – przy pomocy czujników kablowych

Specyfikacja techniczna elementów systemu do pobrania w karcie katalogowej produktu poniżej ↓
